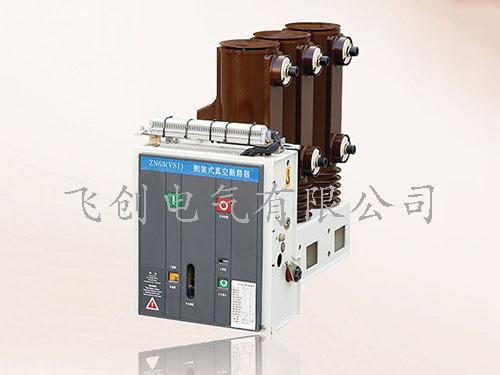

ZN63(VBM7)-12侧装式真空断路器

ZN63(VBM7)-12侧装式真空断路器

产品详情

■概述
 ZN63(VBM7)-12侧装式真空断路器为额定电压12KV，三相交流50HZ的高压户内开关设备，是引进瑞士ABB公司技术结合国内行业发展状况、生产能力开发制造的产品。该产品总体结构为开头本体与操动机构一体安装的形式，采用复合绝缘结构，无污染，无爆炸危险，绝缘水平高。
 本系列产品的操动机构为弹簧储能式，可以用交流操作，亦可用手动操作。

■主要技术参数


序号
项目
单位
数据
31.5KA
40KA
50KA
1
额定电压
KV
12
2
最高工作电压
KV
12
3
额定电流
A
1250，1600
2000，2500
1250，1600
2500，3150
1250，2500
3150
4
额定短路开断电流
KA
31.5
40
50
5
额定短路开合电流（峰值）
KA
80
100
125
6
额定峰值耐受电流
KA
80
100
125
7
4S额定短时耐受电流
KA
31.5
40
50
8
额定绝缘水平
工频耐压（额定开断前后）
KV
42（断口48）
冲击耐压（额定开断前后）
75（断口84）
9
额定操作顺序

分-0.3S-合分-180S-合分
10
机械寿命
次
10000
11
额定短路开断电流开断次数
次
50
12
操动机构额定合闸电压（直流）
V
110，220
13
操动机构额定分闸电流（直流）
V
110，220
14
触头开柜
mm
11±1
15
超行程（触头弹簧压缩长度）
mm
4±0.5
16
三相分、合闸不同期性
ms
≤2
17
触头合闸弹跳时间
ms
≤2
18
平均分闸速度
m/s
0.9∽1.2
19
平均合闸速度
m/s
0.6∽0.8
20
分闸时间
最高操作电压下
s
≤0.05
最低操作电压下
≤0.08
21
合闸时间
s
≤0.1
22
各相主回路电阻
μΩ
≤40
23
动静触头允许磨损累计厚度
mm
3


■外形及安装尺寸
